J23-開式100噸可傾沖床的組成結構與使用

文章作者：沖床點擊率：發表時間：2022-06-11 16:45 【大中小】

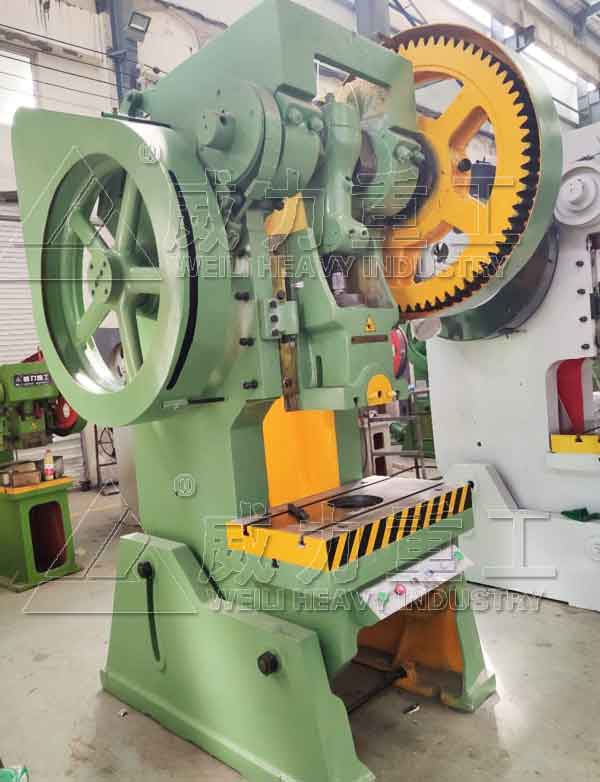

J23-100噸開式可傾壓力機是一款100噸曲柄機械沖床，又稱為100噸可傾沖床，有鑄造、鋼板焊接兩種材料的機身，其設計原理是由圓周運動帶動直線運動進行能量轉換，主電機為基礎，先帶動飛輪，再經過離合器來帶動齒輪、曲軸、連桿等部件來運轉，讓滑塊作直線運動。J23-開式100噸可傾沖床機身為可傾式鑄造結構，傾斜時便于沖壓件或廢料從模具上滑下。采用剛性轉鍵離合器，具有單次和連續操作規范。使用帶式制動器，滑塊裝有壓塌式保險器，超載時保險器被壓塌，從而保證整機不受損壞。可廣泛應用于沖孔、落料、切斷、彎曲、成形、淺拉伸等工藝。

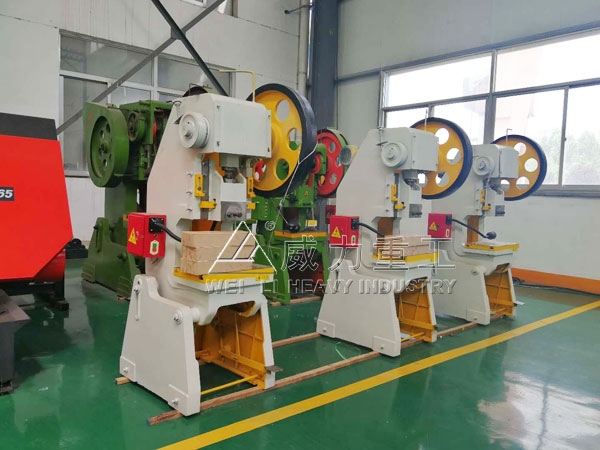

開式可傾沖床壓力機廠家現貨

J23-開式100噸可傾沖床主要部件：

1）床身部分：床身與工作臺鑄成一體的鑄鐵件。

2）離合器：J23-開式100噸可傾沖床不進行工作時，操縱器的凸輪推擋著轉鍵的尾部，使其工作部分的月牙形狐完全陷入曲軸半圓槽內。此時，曲軸空轉，滑塊停于上死點；壓力機工作時，操縱器的凸輪轉過一個角度，讓開轉鍵尾部，由彈簧作用，轉鍵轉動45°，工作部分背部進入中套三個圓槽中的任意一個，離合器處于結合位置，飛輪帶動曲軸轉動，滑塊作上下運動。

3）滑塊：在滑塊中，與調節螺桿球頭接觸的球碗下面有壓踏式保險器，了在超載時不會損壞壓力機。打開正面的方蓋，可以換保險器。

4）動帶：曲軸左端裝有一個偏心式制動帶，當離合器脫開，克服滑塊往復運動的慣性，曲軸停在上死點。

5）操縱器：操縱器時控制離合器結合與分離的機構。轉換操縱器拉桿的連接位置，可獲得單次行程和連續行程兩種動作。
